一、概述
     該泵適用于干油集中潤滑系統中，向干油潤滑裝置的貯油器內填充潤滑脂的電動加油泵。該泵為不帶貯油桶帶桶 蓋型，直接放在 200L 油桶上，可以單獨操作，與相應的電控裝置連接可以實現電動潤滑泵的自動補脂。該泵為內藏式 柱塞容積泵，采用蝸輪蝸桿減速傳動，運轉平穩，輸出壓力高，出口處設置調壓安全閥具有過載保護作用。

二、技術參數

                使用介質為錐入度 265～385(25℃，150g)1/10mm 的潤滑脂(NLGI0#～2#)。

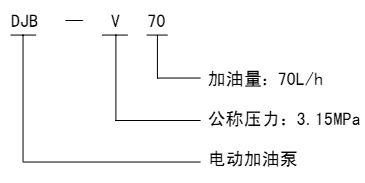

三、型號說明

四、工作原理
     由垂直安裝的電機經蝸桿帶動蝸輪回轉，在蝸輪端面上裝有偏心軸，通過曲柄連桿帶動柱塞上下往復運動，由活 塞內部及管帽內單向閥的作用完成吸壓油過程，經輸油膠管向外輸送。

五、外形尺寸

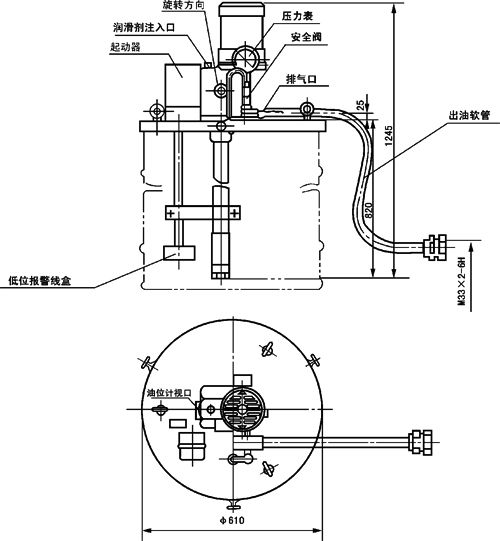

  DJB-V70A 帶液位控制型電動加油泵外形圖

六、使用說明
     1、按旋向箭頭方向接線旋轉。
     2、輸送的潤滑脂必須干凈、質地均勻，在規定牌號范圍內。
     3、首次使用前應向減速箱內注入潤滑油(N220)至規定油面。
     4、加油泵首次啟動后，應先打開放氣閥，正常出油后關閉。
     5、不許在桶內無油脂的情況下空運轉。

七、訂貨說明
     如需帶貯油桶，訂貨時必須在合同中注明。
