一、概述

        本產品適用于 40MPa 雙線終端式干油集中潤滑系統中，用于控制潤滑泵自動運轉，向系統Ⅰ管線供送潤滑脂，給油完成后自動換向向系統Ⅱ管線供送潤滑脂，完成一個潤滑周期供脂后自動停止。
        GDK02 型電氣控制箱為有監控控制結構，具有持續工作和自動工作二種工作狀態，通過箱面的轉換開關來切換。持續工作狀態，當潤滑泵啟動后系統周而復始地持續向系統兩條主管線供送潤滑脂。自動工作狀態，當與主機聯鎖信號接通后，潤滑泵按系統設定的間隔時間定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。

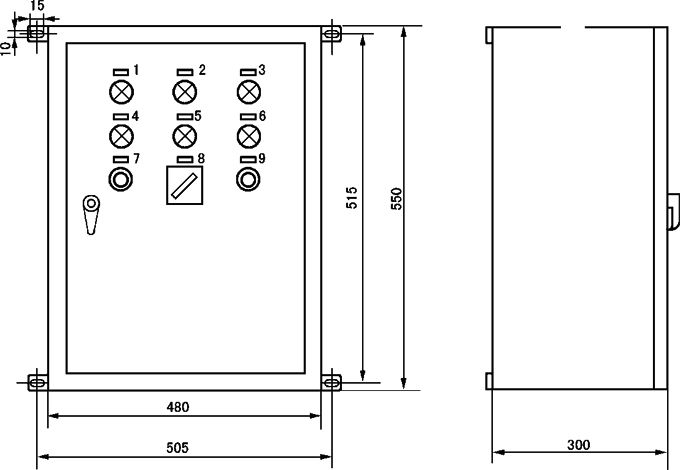

二、外形尺寸

三、標牌符號及文字

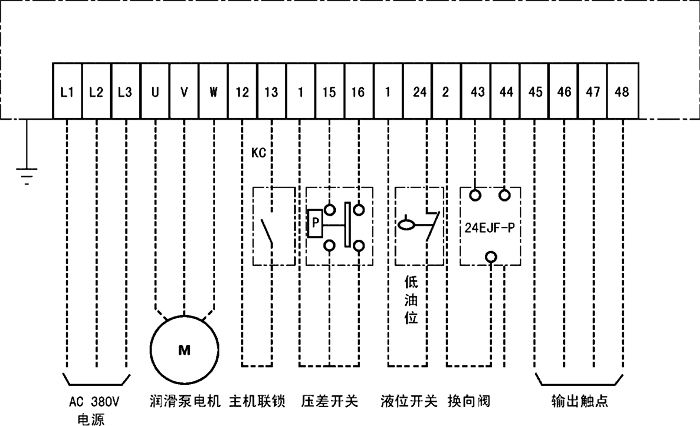

四、GDK-02 電氣控制箱外部接線圖

五、使用說明

        1、適用于主電源 AC380V、50Hz。
        2、適用環境溫度 -10℃～40℃,濕度 90%。
        3、周圍環境無導電的介質（氣體、液體）。
        4、垂直安裝，其傾斜度不大于 5°。
