一、概述
KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同、給油頻繁的單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤滑的場合。
KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間體的出油口內均裝有止回閥，能徹底防止因潤滑點背壓作用而產生潤滑脂的逆流，保證了各出油口的給油量定量、準確。
二、技術參數
|
型式
|
活塞種類
|
給油量mL/循環
|
出油口數
|
最高壓力
|
|
KJ
|
5T
|
0.082
|
2
|
14MPa
7MPa
|
|
5S
|
0.164
|
1
|
|
10T
|
0.164
|
2
|
|
10S
|
0.328
|
1
|
|
15T
|
0.246
|
2
|
|
15S
|
0.492
|
1
|
|
KM
|
10T
|
0.164
|
2
|
21MPa
10MPa
|
|
10S
|
0.328
|
1
|
|
15T
|
0.246
|
2
|
|
15S
|
0.492
|
1
|
|
20T
|
0.328
|
2
|
|
20S
|
0.656
|
1
|
|
25T
|
0.410
|
2
|
|
25S
|
0.820
|
1
|
|
30T
|
0.492
|
2
|
|
30S
|
0.984
|
1
|
|
35T
|
0.574
|
2
|
|
35S
|
1.148
|
1
|
|
KL
|
25T
|
0.410
|
2
|
21MPa
10MPa
|
|
25S
|
0.820
|
1
|
|
50T
|
0.820
|
2
|
|
50S
|
1.640
|
1
|
|
75T
|
1.230
|
2
|
|
75S
|
2.460
|
1
|
|
100T
|
1.640
|
2
|
|
100S
|
3.280
|
1
|
|
125T
|
2.050
|
2
|
|
125S
|
4.100
|
1
|
|
150T
|
2.460
|
2
|
|
150S
|
4.920
|
1
|
適用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N120的潤滑油：適用環境溫度為-10℃～80℃。

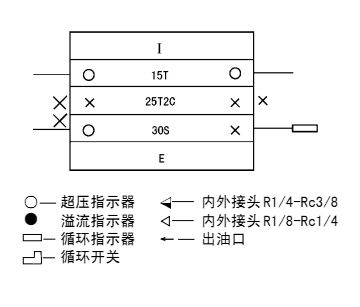

三、型號說明
.png)
吐出口標記說明：
T：為基本標準型，有二個出口分別從中間體二側出油。
S：只有一個出口（T型二出口相通），油量是T型的二倍，左側或右側出油均可。
LC：沒有左出口，從進油方向看左側出口與鄰接的后一片出口合并油量。
RC：沒有右出口，從進油方向看右側出口與鄰接的后一片出口合并油量。
2C：沒有出口，左右出口均與鄰接的后一片出口合并油量。
四、外形尺寸
|

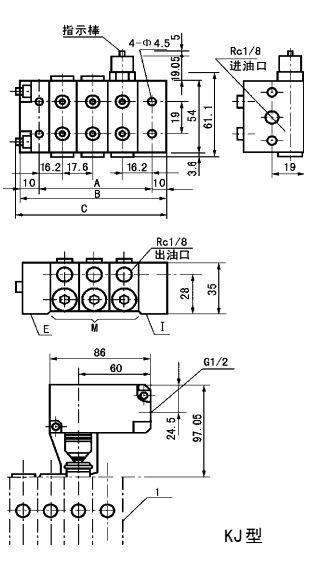

KJ-＊不帶循環指示器和循環開關時尺寸參數表
|
|
形式
|
組合片數
|
A
|
B
|
C
|
供給口徑
|
吐出口徑
|
******吐出口數
|
重量kg
|
|
L
|
M
|
E
|
|
KJ-3
|
1
|
3
|
1
|
67.6
|
87.6
|
91.1
|
Rc1/4
|
Rc1/8
|
6
|
1.3
|
|
KJ-4
|
1
|
4
|
1
|
85.2
|
105.2
|
108.7
|
8
|
1.5
|
|
KJ-5
|
1
|
5
|
1
|
102.8
|
122.8
|
126.3
|
10
|
1.8
|
|
KJ-6
|
1
|
6
|
1
|
120.4
|
140.4
|
143.9
|
12
|
2.0
|
|
KJ-7
|
1
|
7
|
1
|
138
|
158
|
161.5
|
14
|
2.3
|
|
KJ-8
|
1
|
8
|
1
|
155.6
|
175.6
|
179.1
|
16
|
2.5
|
|
| |
|

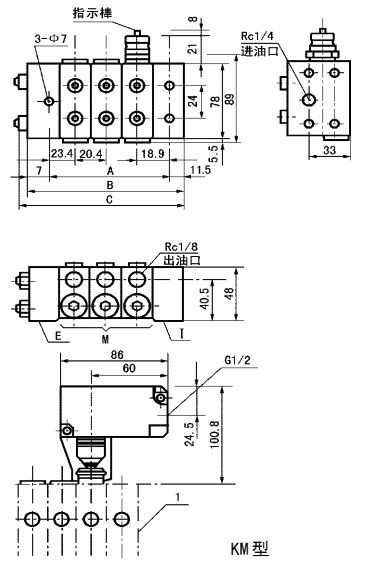

KM-＊不帶循環指示器和循環開關時尺寸參數表
|
|
形式
|
組合片數
|
A
|
B
|
C
|
供給口徑
|
吐出口徑
|
******吐出口數
|
重量kg
|
|
L
|
M
|
E
|
|
KM-3
|
1
|
3
|
1
|
83.1
|
101.1
|
112
|
Rc1/4
|
Rc1/8
|
6
|
2.9
|
|
KM-4
|
1
|
4
|
1
|
103.5
|
122
|
133
|
8
|
3.5
|
|
KM-5
|
1
|
5
|
1
|
123.9
|
142.4
|
153
|
10
|
4.0
|
|
KM-6
|
1
|
6
|
1
|
144.3
|
162.8
|
173
|
12
|
4.6
|
|
KM-7
|
1
|
7
|
1
|
164.7
|
183.2
|
194
|
14
|
5.2
|
|
KM-8
|
1
|
8
|
1
|
185.1
|
203.6
|
214
|
16
|
5.7
|
|
| |
|

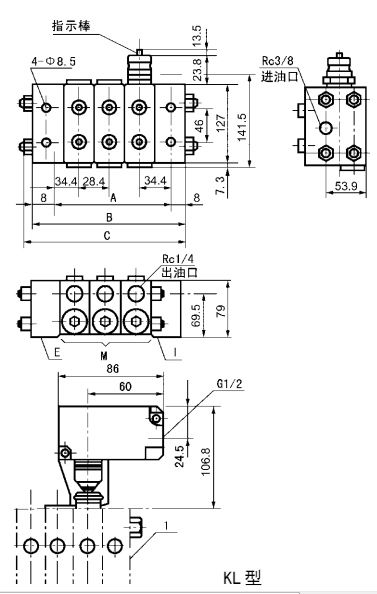

KL-＊不帶循環指示器和循環開關時尺寸參數表
|
|
形式
|
組合片數
|
A
|
B
|
C
|
供給口徑
|
吐出口徑
|
******吐出口數
|
重量kg
|
|
L
|
M
|
E
|
|
KL-3
|
1
|
3
|
1
|
125.6
|
141.6
|
168
|
Rc1/4
|
Rc1/4
|
6
|
11.1
|
|
KL-4
|
1
|
4
|
1
|
154
|
170
|
196
|
8
|
13.3
|
|
KL-5
|
1
|
5
|
1
|
182.4
|
198.4
|
225
|
10
|
15.5
|
|
KL-6
|
1
|
6
|
1
|
210.8
|
226.8
|
253
|
12
|
17.7
|
|
KL-7
|
1
|
7
|
1
|
239.2
|
255.2
|
282
|
14
|
19.9
|
|
KL-8
|
1
|
8
|
1
|
267.6
|
283.6
|
310
|
16
|
22.1
|
|

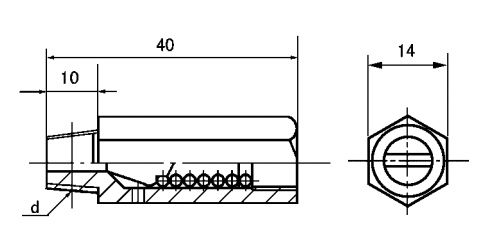

四、超壓指示器
| 安裝于分配器的預備出口，當潤滑點或管路阻塞時，壓力升高超過規定值時，指示器外部稍伸出。通過系統發出的故障信號，現場查找指示器有否伸出就可直接查到所阻塞的部位。 |
 |
|
型 式
|
d
|
設定壓力MPa
|
|
B1/8-3
|
R1/8
|
3
|
|
B1/8-5
|
5
|
|
B1/8-7
|
7
|
|
B1/8-9
|
9
|
|
B1/8-15
|
15
|
|
B1/8-18
|
18
|
|
B1/4-3
|
R1/4
|
3
|
|
B1/4-5
|
5
|
|
B1/4-7
|
7
|
|
B1/4-9
|
9
|
|
B1/4-15
|
15
|
|
B1/4-18
|
18
|
五、溢流指示器
安裝于環境惡劣易發生阻塞部位的各分配器預備出口上，當潤滑點或管路阻塞時，壓力異常升高超過規定值時，分配器被阻塞點的所供脂從溢流口向外溢出，經查看溢流點即為被阻塞的故障點。
只適用于連續作業部位，不許影響其它分配器動作的場合。
六、訂貨須知
訂貨時用完整的型號標記訂購并提供聯接示意圖。 例：KM-3(15T+25T2C+30S)R
|
