　　SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。
　　網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

二、技術參數

型號		公稱通徑 DN	額定流量 /h(L/min)	濾片尺寸 mm
雙筒系列	單筒系列	公稱通徑 DN	額定流量 /h(L/min)	內徑	外徑
SPL15	-	15	2(33.4)	20	40
SPL25	DPL25	25	5(83.4)	30	65
SPL32	-	32	8(134)	30	65
SPL40	DPL40	40	12(200)	45	90
SPL50	-	50	20(334)	60	125
SPL65	DPL65	65	30(500)	60	125
SPL80	DPL80	80	50(834)	70	155
SPL100	-	100	80(1334)	70	155
SPL125	-	125	120(2000)	90	175
SPL150	DPL150	150	180(3000)
SPL200	DPL200	200	320(5334)

　　1、最高工作溫度95℃；
　　2、最高工作壓力0.8MPa；
　　3、濾芯清洗壓降0.15MPa；
　　4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。

三、外形尺寸

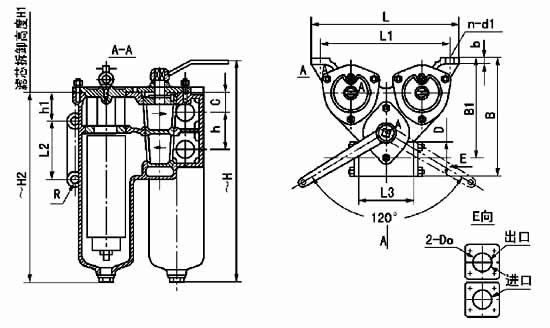

SPL15～SPL40-C(側置式)

SPL25-D（頂掛式）

公稱通徑 mm	安裝形式	外形尺寸 mm			拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸 mm						基座安裝尺寸 mm						凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30 X 2	22	38	55	88	155	291	88	166	80	12	16	4	12	9.5
20	C	310	207	260	230	M33 X 2	26	34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	M39 X 2	34	34	65	90	185	265	90	156	100	12	15	2	16.5	12
25	C	315	205	260	270	M39 X 2	34	34	65	90	177	265	90	230	100	12	15	4	16.5	12
32	C	380	207	260	330	60 X 60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66 X 66	45	43	70	110	224	363	100	274	130	15	20	4	17	22

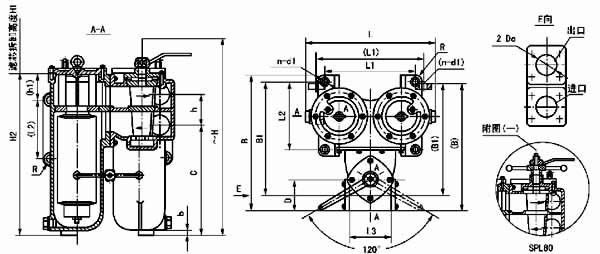

SPL50～SPL80-C(側置式) 　　　　　　　　　　　　　SPL50～SPL80-X(下置式)

公稱通徑 mm	安裝形式	外形尺寸 mm			拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸 mm					基座安裝尺寸 mm							凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86X86	57	220	90	140	355	422	92	260	210	25	18	4	20	85
	C		400								355	412		350	130
65	X	580	453	410	535	100X100	70	365	105	160	375	527	112	260	210	25	28	4	20	120
	C		423								425	517		350	150
80	X	780	541	492	660	116X116	89	443	124	190	456	650		350	270	25	20	4	22	165

　　安裝形式X- 為下置式C- 為側置式（）內尺寸為側置式壓差發訊器為選配件 SPL80 提升機構見附圖(一)

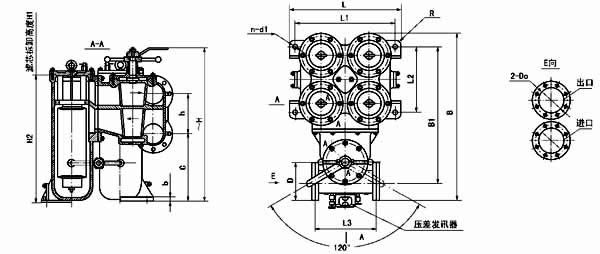

（一） SPL100～SPL125-X(下置式)

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	765	847	560	660	190	108	3360	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	320	4	22	420

　　法蘭標準GB573：壓差發訊器為選配件。

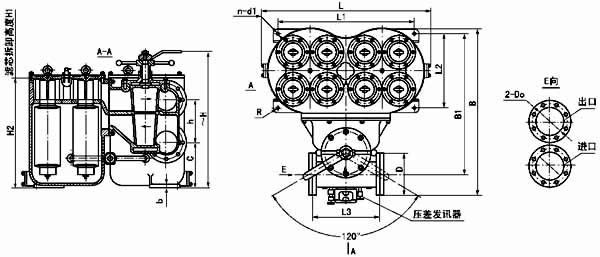

SPL150～SPL200-X(下置式)

公稱通徑 mm	外形尺寸 mm			濾芯拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸 mm					基座安裝尺寸 mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
150	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	32	4	22	680
200	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	24	800

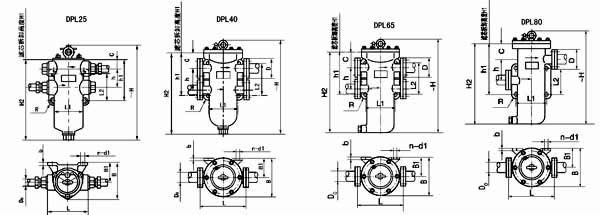

DPL單筒網片濾油器

公稱通徑 mm	外形尺寸 mm			濾芯拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸 mm				基座安裝尺寸 mm							凈重
DN	H	B	L	H1	D	D0	C	h	B1	H2	h1	L1	L2	b	R	n	d1	kg
25	315	130	135	270	管接頭M39x2	25	34	60	70	264	139	100	90	12	15	4	16	6
40	440	143	173	360	66x66	45	36	70	80	364	177	130	125	14	20	4	18	12
65	580	195	285	535	100x100	70	79	105	105	517	261	165	150	18	25	4	22	25
80	700	238	320	685	φ185	89	99	120	128	630	310	170	170	180	25	4	22	30

　　DPL80法蘭標準GB573-65，螺紋管接頭標準：GB500-75；DN40、65帶配對方法蘭，壓差發訊器為選配件。

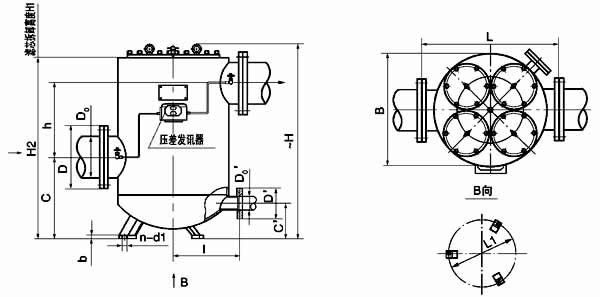

DPL100～DPL200

公稱通徑 mm	外形尺寸 mm			濾芯拆卸高度 mm	管路連接尺寸 mm				管路安裝尺寸 mm					基座安裝尺寸 mm				凈重
DN	H	B	L	H1	D	D0	D	D0	C	h	I	C	H2	L1	b	n	d1	kg
100	800	412	528	790	190	108	140	42	290	360	264	150	734	335	18	3	18	115
150	940	550	660	790	240	159	135	57	380	380	335	180	870	470	20	3	24	160
200	1050	612	750	945	310	219	135	57	438	400	368	180	980	550	20	3	24	210

　　法蘭標準：GB573-65(可根據需要確定)：DN100、150-3 組濾芯組件 DN200-4 組濾芯組件；壓差發訊器為選配件。

序號 NO.	公稱網目數（參考）（目/英寸）	網孔基本尺寸 mm	過濾精度（參考） μm	金屬絲直徑	單位面積網重kg/			篩分面積百分率%	相當英制目數（目/英寸）
序號 NO.	公稱網目數（參考）（目/英寸）	網孔基本尺寸 mm	過濾精度（參考） μm	金屬絲直徑	黃銅	錫青銅	不銹鋼	篩分面積百分率%	相當英制目數（目/英寸）
1	10	2.00	2000	0.400	0.933	0.949	0.841	69	10.58
2	20	1.00	1000	0.250	0.70	0.712	0.631	64	20.32
3	40	0.450	450	0.180	0.720	0.732	0.649	51	40.32
4	60	0.280	280	0.140	0.653	0.655	0.589	44	60.48
5	80	0.200	200	0.112	0.562	0.572	0.507	41	81.41
6	118	0.125	114	0.090	0.527	0.536	0.475	34	118.41
7	158	0.090	78	0.071	0.438	0.446	0.395	31	157.76
8	200	0.071	46	0.056	0.346	0.352	0.312	31	200
9	264	0.056	38	0.040		0.237	0.210	34	264.6
10	300	0.050	34	0.032		0.178	0.158	37	309.8
11	363	00.040	30	0.030		0.183	0.162	32	363

　　1、金屬絲網編織形式，平紋編織；2、過濾精度僅供參考。
