一、概述

　　遞進式油氣潤滑裝置由油氣站、PLC控制柜、VM主分配器、YQ-FP油氣混合器組成。系統(tǒng)工作時，氣動泵或電動泵把油輸入VM主分配器，主分配器把油分成若干部分后輸入YQ-FP油氣混合器，通過混合器使壓縮空氣將油送到潤滑部位。

二、技術(shù)參數(shù)

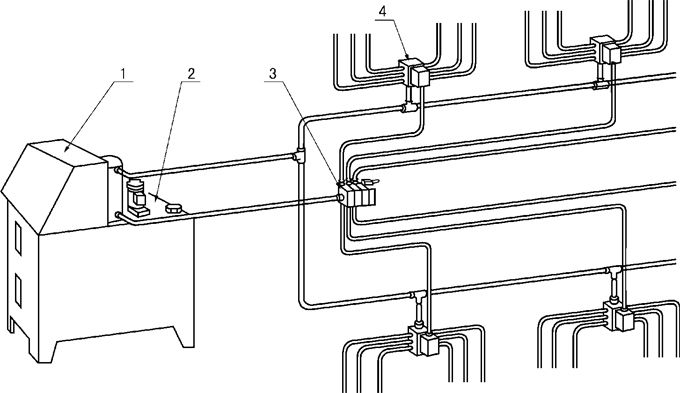

1、PLC 控制柜，2、油氣站 3、VM 主分配器 4、YQ-FP 油氣混合器

三、外形尺寸

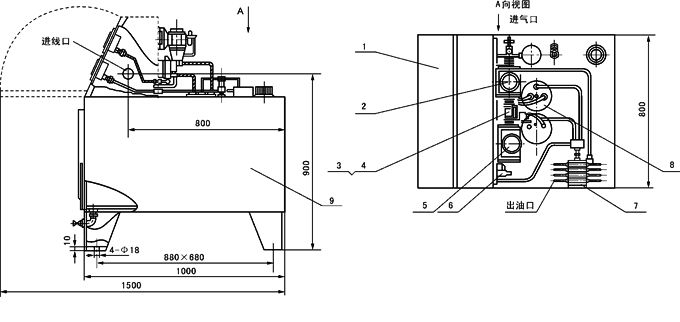

1、電控柜 2、空氣過濾器 3、二位二通電磁換向閥 4、二位五通電磁換向閥
5 、空氣減壓閥 6 、壓力控制器 7 、分配器 8 、氣動泵 9 、油箱

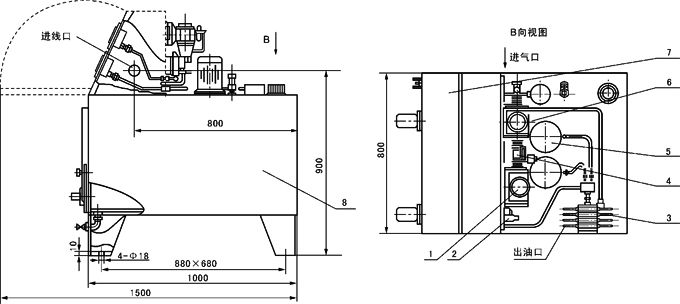

1、 空氣減壓閥 2、壓力控制器 3、分配器 4、電磁閥
5 、電動泵 6 、空氣過濾器 7 、電控柜 8 、油箱
